Návrh núdzového osvetlenia budovy domova dôchodcov
Návrh núdzového osvetlenia interiéru budovy domova dôchodcov, presnejšie centra sociálnych služieb.
Domov dôchodcov sa skladá z viacpodlažnej budovy. Vybavená je miestnosťami pre celodenný pobyt seniorov, miestnosťami pre personál, miestnosťami pre zdravotnú starostlivosť a telesné cvičenia, spoločenskými miestnosťami, jedálne, sociálne zariadenia, technické miestnosti. Samozrejme je vybavená aj únikovým schodiskom a výťahom. Budova umožňuje ľahký pohyb osobám s obmedzenou mobilitou. Budova centra sociálnych služieb je využívaná celodenne, preto sme pri návrhu osvetlenia jednoznačne dodržali platné normy pre osvetlenie únikových ciest a antipanických oblastí.
Návrh osvetlenia si vyžaduje spoluprácu s projektantom zariadení požiarnej ochrany, Navrhli sme centrálny batériový systém (skr. CBS), ktorý zabezpečuje núdzové osvetlenie po dobu troch hodín. Tento čas je stanovený s ohľadom na charakter a veľkosť objektu domova sociálnych služieb. Núdzové svietidlá musia byť funkčné počas celej doby evakuácie objektu.
Navrhli sme núdzové osvetlenie, ktoré spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity osvetlenia a rovnomernosti dané normou STN EN 1838. Nevynechali sme ani osvetlenie únikových ciest a ich označenie podsvietenými piktogramami. Zároveň sme v návrhu núdzovo osvetlili aj miesta s hydrantmi a hasiacimi zariadeniami, tiež sme ich označili podsvietenými piktogramami. Svietidlá s piktogramom spĺňajú požiadavky na grafické symboly podľa normy STN EN ISO 7010.
V tejto budove sme navrhli aj umelé osvetlenie, viac sa dozviete TU.

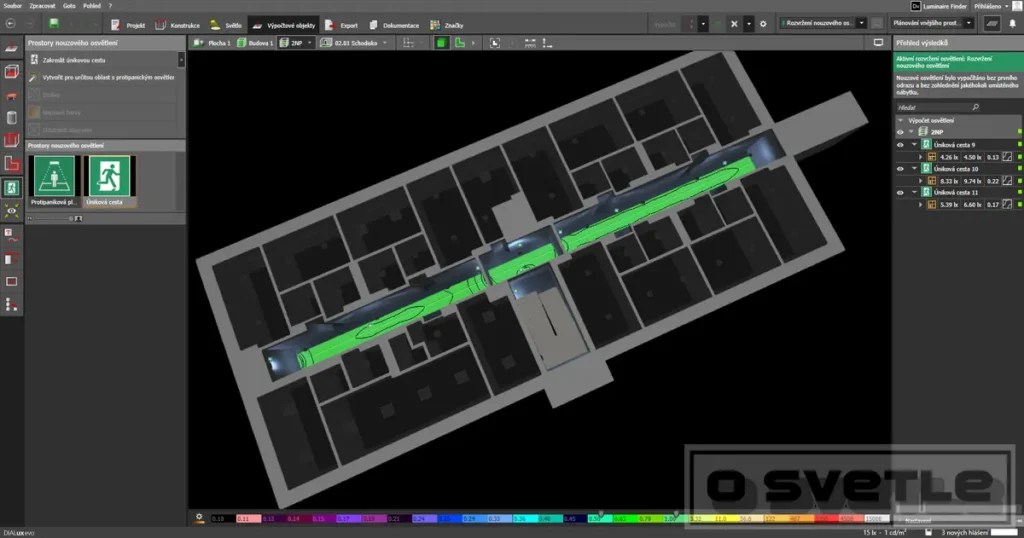

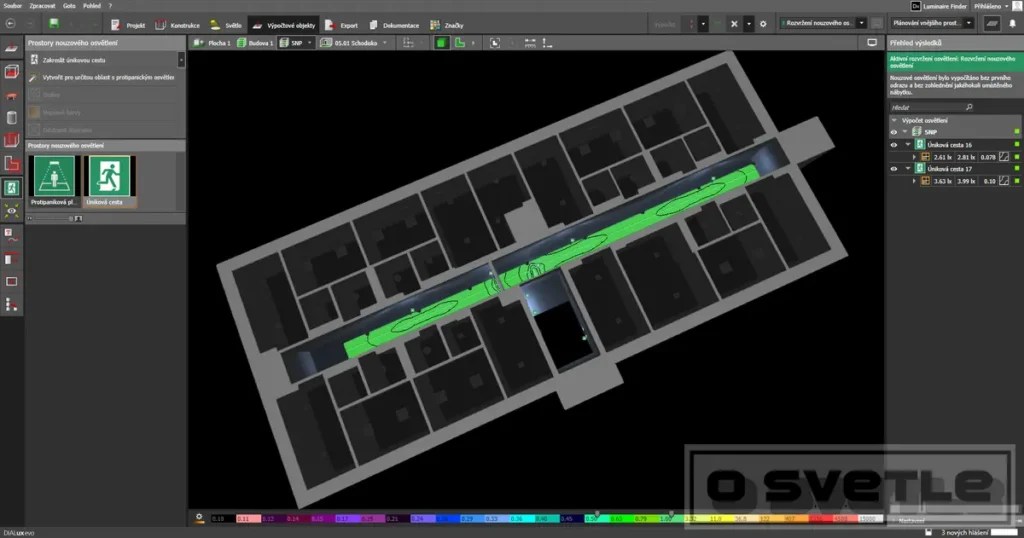

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia je zdokumentovaný na nasledovných snímkach obrazovky:
