Návrh osvetlenia dvoch pavilónov základnej školy

Návrh osvetlenia interiéru budovy základnej školy. Priestory ZŠ sa skladajú z dvoch pavilónov s učebňami. Návrh osvetlenia priestorov sme spracovali tak, aby spĺňal dizajnové požiadavky investora a zároveň dodržiaval hodnoty intenzity osvetlenia, rovnomernosti osvetlenia a oslnenia udané normou STN EN 12464-1: Osvetlenie pracovísk – vnútorné osvetlenie.

Systém riadenia a stmievania

Navrhli sme tiež systém riadenia stmievania so senzormi prítomnosti a denného svetla pre dosiahnutie významných úspor energie. Navrhovaný systém bez riadiacich jednotiek je jednoduchý na ovládanie aj nastavenie, rovnako tiež je jednoduchý jeho servis. Jednoduchosť ovládania je dôležitá, keďže predpokladáme, že ovládanie budú používať aj deti. Navrhli sme systém s bezdrôtovou technológiou Bluetooth od profesionálov v odvetví Hytronik.

Záver

Návrh osvetlenia interiéru základnej školy sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia priechodu pre chodcov 7x3m

Základné pravidlá pre osvetlenie priechodu

Základným pravidlom pre osvetlenie priechodu pre chodcov je zaistenie viditeľnosti chodcov z pozície prichádzajúceho vodiča a to po celú dobu prechádzania po priechode. Od miesta vstupu na prechod, pohyb po prechode a nakoniec miesta na opustenie prechodu pre chodcov. V tomto zmysle je to definované aj dokumentom „Osvětlení pozemních komunikacií“ vydaným českým Ministerstvom dopravy.

Výpočet osvetlenia priechodu

Keďže sa osvetľovaný priechod nachádza v ČR, návrh osvetlenia priechodu pre chodcov spĺňa technicko-kvalitatívne podmienky českého Ministerstva dopravy aj požiadavky investora: kompatibilitu s riadením osvetlenia v meste a dizajn svietidiel. Cestná komunikácia je osvetlená farbou svetla 3000K. Pre zvýraznenie sme preto navrhli osvetlenie priechodu pre chodcov použitím farby svetla 4000K. Rozmer priechodu je 7x3m, umiestnenie svietidiel môže byť pred priechodom, čo je ideálny prípad rozloženia v tomto priestore. Preto sme v návrhu použili dve pravostranné optiky pre dosiahnutie optimálnych parametrov osvetlenia.
Výpočtom sme tiež sme skontrolovali, či návrh spĺňa maximálne hodnoty rušivého svetla, v zmysle požiadaviek normy ČSN 36 0459 – Obmedzovanie nežiaducich účinkov vonkajšieho osvetlenia.

Záver

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia priechodu sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

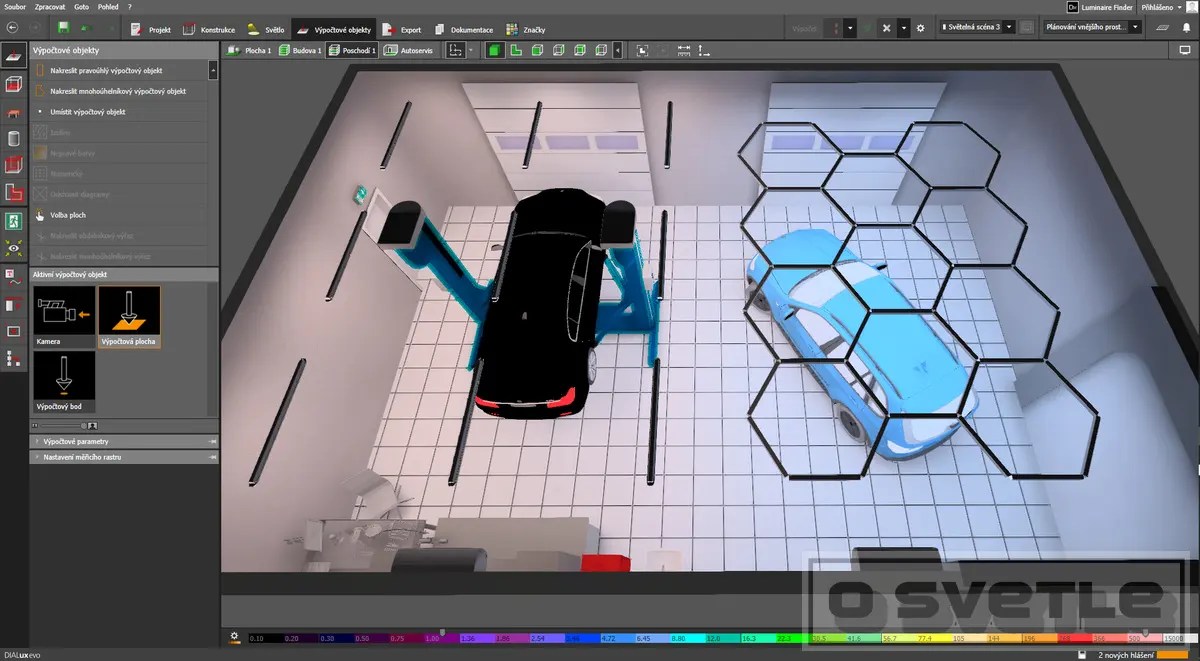

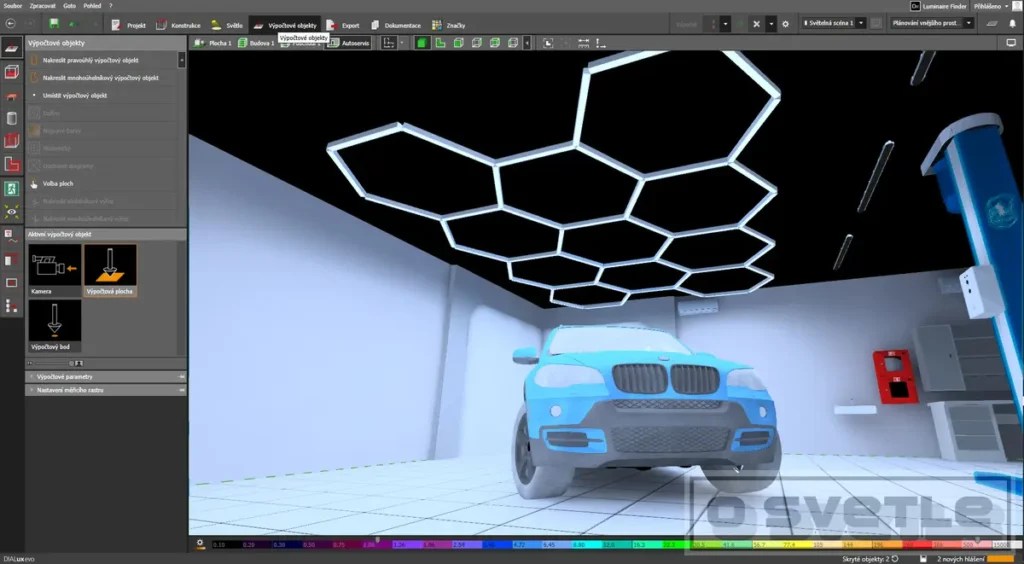

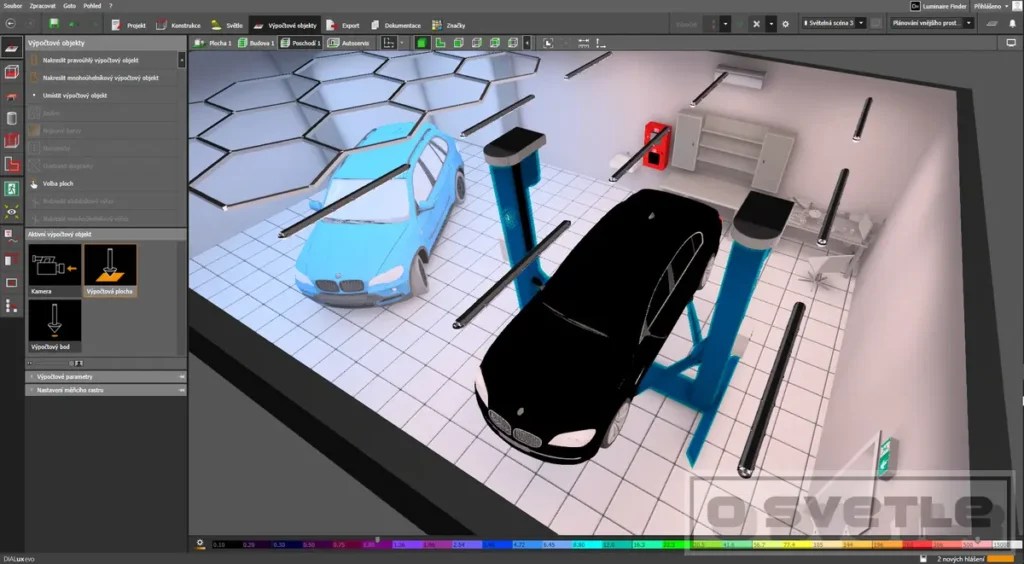

Návrh osvetlenia interiéru autoservisu

Návrh osvetlenia interiéru autoservisu sa skladá z osvetlenia dvoch priestorov v miestnosti. Jedna časť používaná pre autoservisné práce, druhá časť pre čistenie a prezentáciu. Pri návrhu osvetlenia sme sa zamerali na dodržanie platnej normy pre osvetlenie vnútorných pracovísk STN EN 12464-1.

Farba svetla a index podania farieb pre tento návrh osvetlenia

Čo sa týka farby svetla (teploty chromatickosti svetelného zdroja), v časti pre servisné práce sme použili teplotu 4000K s indexom podania farieb Ra80. V časti miestnosti pre prezentáciu sme použili teplotu 6500K s indexom podania farieb svetelných zdrojov Ra90.

Záver

Navrhli sme osvetlenie, ktoré spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity osvetlenia a rovnomernosti dané normou. Navrhli sme tiež systém riadenia stmievania so senzormi prítomnosti a denného svetla pre dosiahnutie významných úspor elektrickej energie. Navrhli sme systém s bezdrôtovou technológiou Bluetooth od profesionálov v odvetví Hytronik. Komponenty riadenia sú zabudované vo svietidlách, pre vytvorenie scén a stmievania podľa požiadaviek nebude potrebné riešiť dodatočné káblovanie.

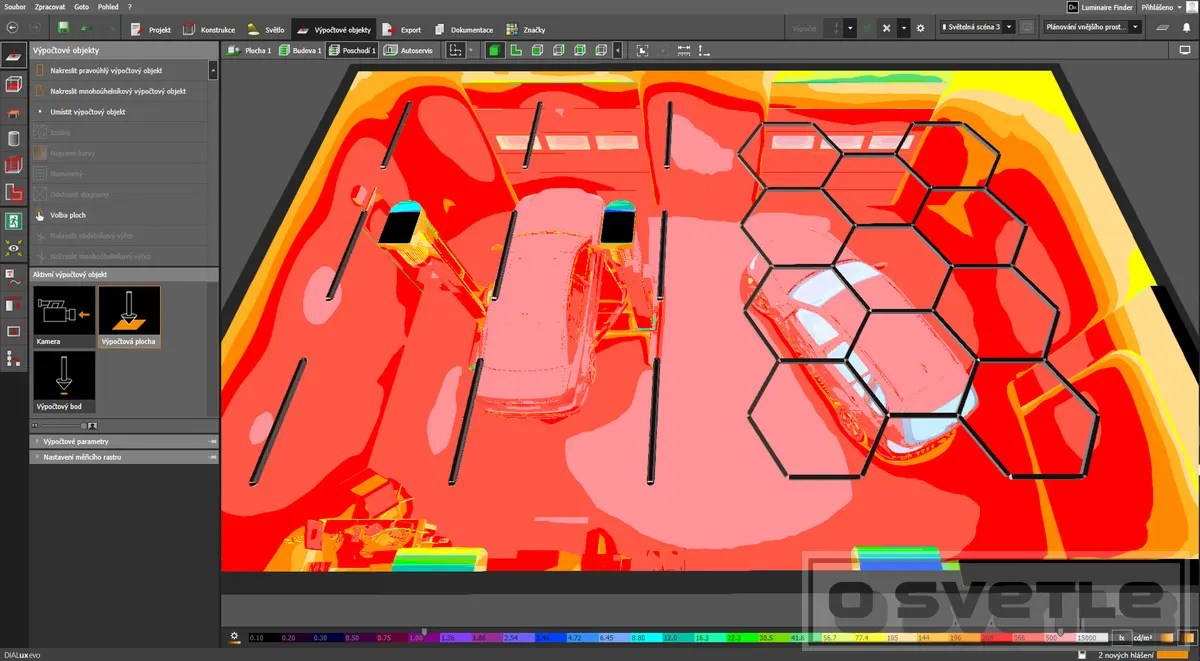

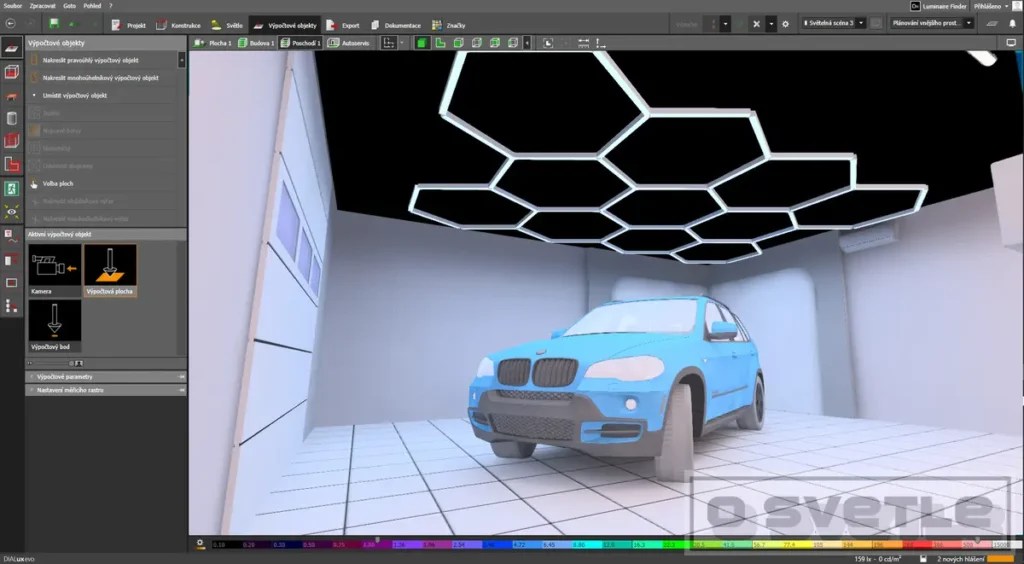

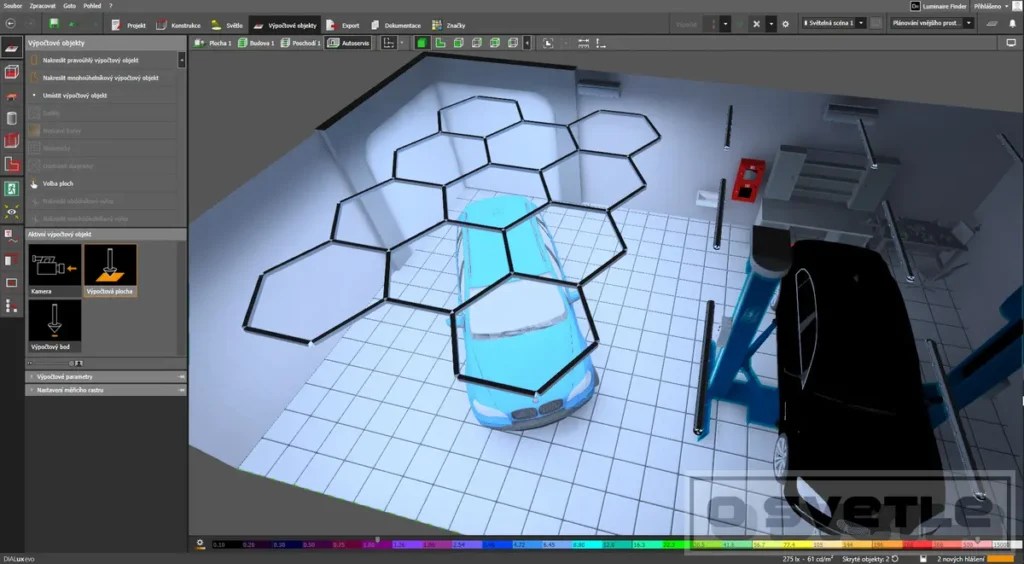

Návrh osvetlenia interiéru autoservisu sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia futbalového ihriska 100x64m, 800lx

Návrh osvetlenia futbalového ihriska s rozmermi 100x64m. Navrhli sme svietidlá s rôznymi vyžarovacími charakteristikami. Svietidlá sú v návrhu umiestnené na šiestich stožiaroch vo výške 19-20m. Pri výpočte sme sa zamerali na požiadavky investora:
– priemerná horizontálna intenzita min. 800lx, rovnomernosti 0,70/ 0,50.
– priemerná vertikálna intenzita min. 350lx, rovnomernosti 0,45/ 0,35
Návrh zároveň spĺňa požiadavky investora na riadenie stmievania, čiže je možnosť nastavenia viacerých svetelných scén.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

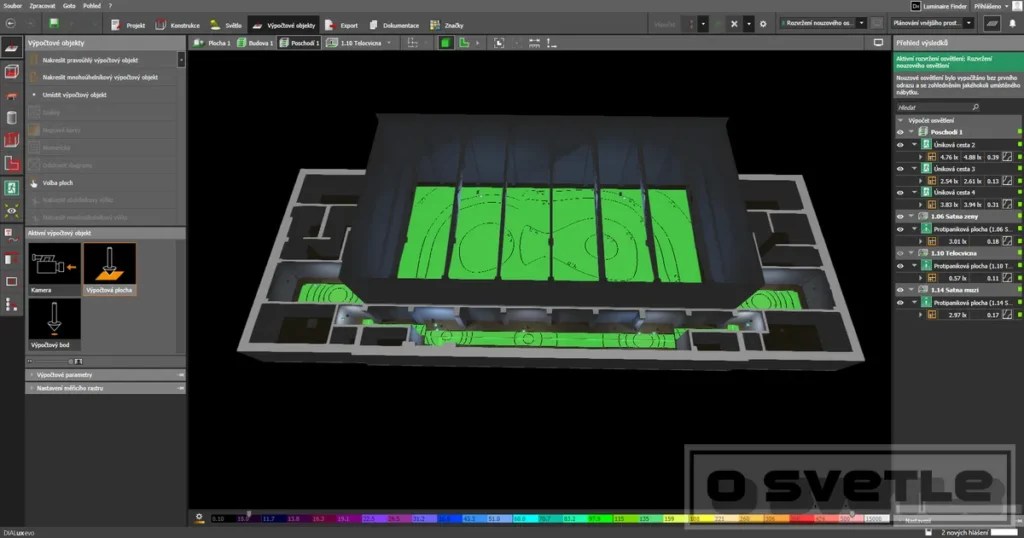

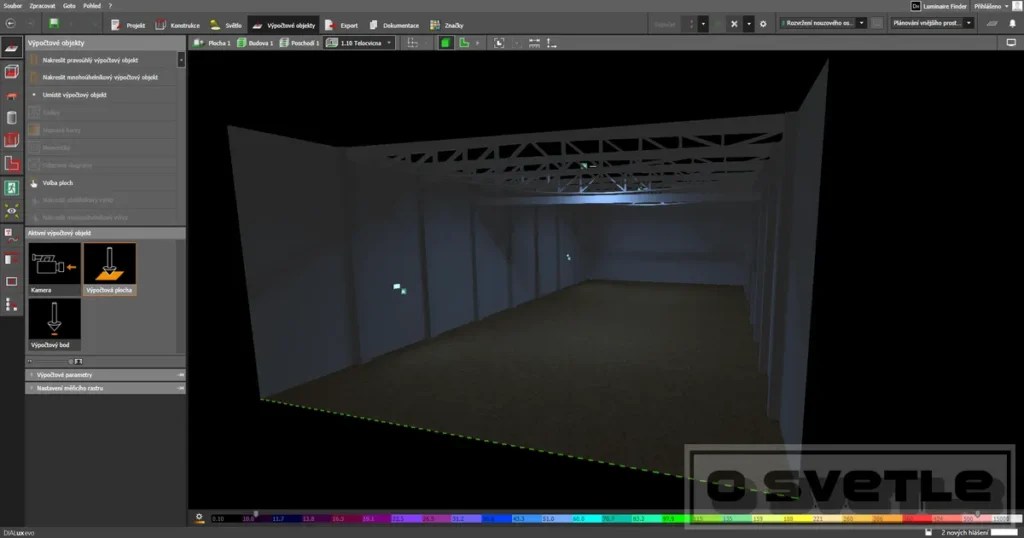

Návrh núdzového osvetlenia budovy s telocvičňou

Návrh núdzového osvetlenia interiéru budovy s telocvičnou. Budova sa nachádza v areáli základnej školy. Telocvičňa je teda využívaná v rámci vyučovacieho procesu žiakov, ale aj na ďalšie športové činnosti alebo tréningy v neskorších hodinách.
Navrhli sme núdzové osvetlenie, ktoré spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity osvetlenia a rovnomernosti dané normou STN EN 1838. Nevynechali sme ani osvetlenie únikových ciest a ich označenie podsvietenými piktogramami. Svietidlá s piktogramom spĺňajú požiadavky na grafické symboly podľa normy STN EN ISO 7010.
V tejto budove sme navrhli aj umelé osvetlenie, viac sa dozviete TU.

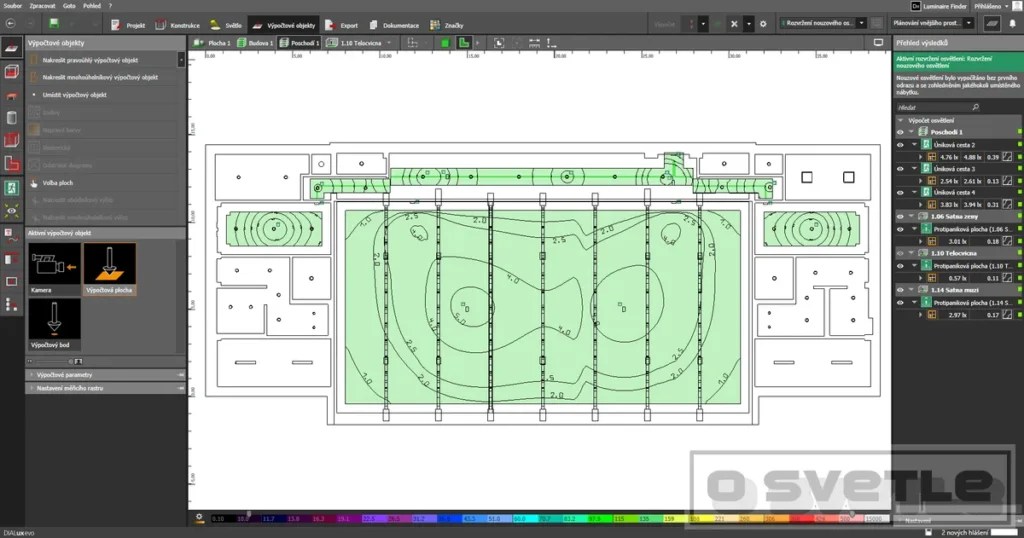

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia je zdokumentovaný na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia budovy s telocvičňou

Návrh osvetlenia interiéru budovy s telocvičnou. Budova sa nachádza v areáli základnej školy, telocvičňa je teda využívaná v rámci vyučovacieho procesu žiakov, ale aj na ďalšie športové činnosti alebo tréningy v neskorších hodinách. Návrh spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity osvetlenia, rovnomernosti a oslnenia udané normou STN EN 12464-1.

Navrhli sme tiež systém riadenia stmievania so senzormi prítomnosti a denného svetla pre dosiahnutie významných úspor elektrickej energie. Navrhli sme systém s bezdrôtovou technológiou Bluetooth od profesionálov v odvetví Hytronik. Komponenty riadenia sú zabudované vo svietidlách, pre vytvorenie scén a stmievania podľa požiadaviek nebude potrebné riešiť dodatočné káblovanie.

V tejto budove sme navrhli aj núdzové osvetlenie, viac sa dozviete TU.

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

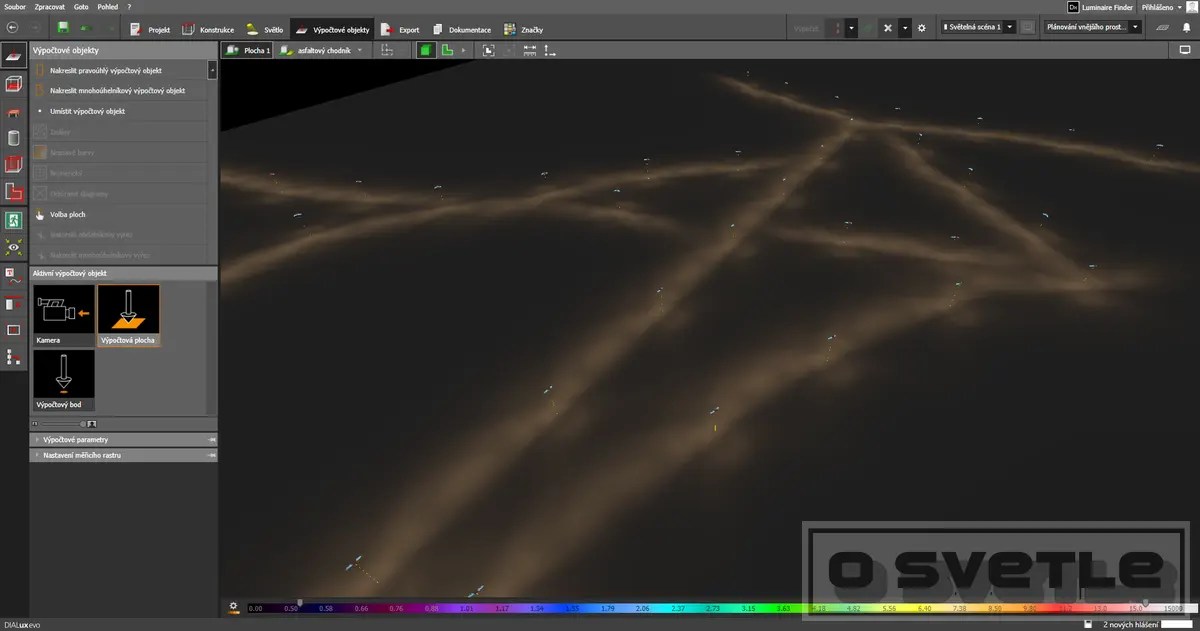

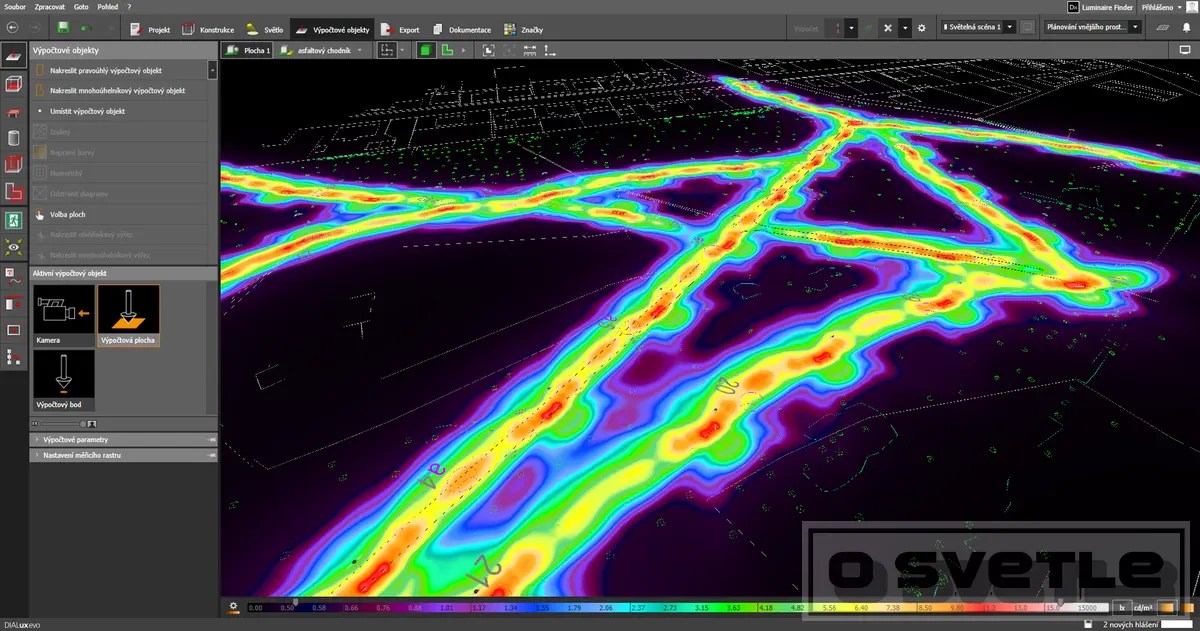

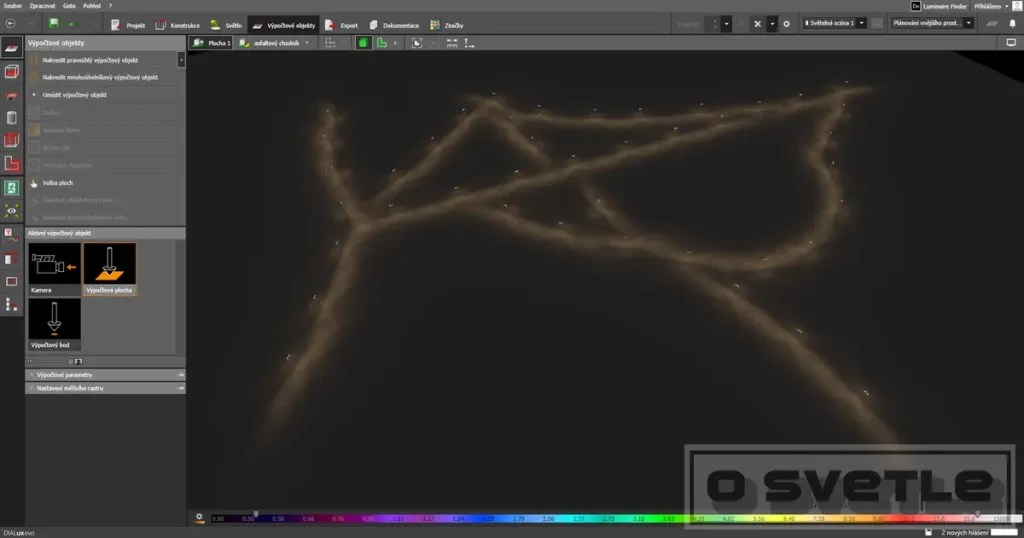

Návrh osvetlenia parku

Návrh verejného osvetlenia resp. osvetlenia parku v meste.
Pozostáva z kategorizácie chodníkov a následný výpočet osvetlenia s dodržaním hodnôt jasu, intenzity a rovnomernosti dané normou EN 13201. Návrh zároveň spĺňa požiadavky investora: riadenie stmievania, farbu svetla s teplotou chromatickosti 3000K a dizajn svietidiel.

Pre výpočty sme použili softvér DIALux evo. Výpočet verejného osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia multifunkčného ihriska

Návrh osvetlenia multifunkčného ihriska s výpočtom osvetlenia. Dodržali sme hodnoty intenzity a rovnomernosti dané normou STN EN 12193. Hodnotu osvetlenia sme dimenzovali na tri predpokladané športy: tenis, volejbal a nohejbal, všetky športy na tréningové účely. Výška umiestnenia svietidiel je v návrhu 12 metrov na zemou, dosiahli sme tak nízke oslnenie a rovnomerné osvetlenie. Vysoká intenzita svetla a nízke oslnenie sú dôležité atribúty hlavne pri hraní tenisu.

Samozrejmosťou je návrh systému pre riadenie stmievania a svetelných scén pre každý šport individuálne.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia cestných komunikácií v priemyselnom areáli

Návrh osvetlenia cestných komunikácií v priemyselnom areáli spĺňa dizajnové požiadavky investora. Zároveň dodržiava hodnoty intenzity a rovnomernosti osvetlenia udané normou STN EN 12464-2: Svetlo a osvetlenie, osvetlenie pracovísk, časť 2: Vonkajšie pracoviská.

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia budovy mestského úradu

Návrh osvetlenia interiéru a okolia budovy mestského úradu. Mestský úrad sa skladá z viacpodlažnej budovy, medzi hlavné priestory patria kancelárie a chodby, ďalej sú so miestnosti so sociálnymi zariadeniami a technické miestnosti. Nevynechali sme pri návrhu ani sobášnu sieň a zasadaciu miestnosť. Návrh spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity a rovnomernosti osvetlenia udané normou STN EN 12464-1.

Navrhli sme tiež systém riadenia stmievania so senzormi prítomnosti a denného svetla pre dosiahnutie významných úspor energie.

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:
