Návrh osvetlenia futbalového ihriska 100x64m, 800lx

Návrh osvetlenia futbalového ihriska s rozmermi 100x64m. Navrhli sme svietidlá s rôznymi vyžarovacími charakteristikami. Svietidlá sú v návrhu umiestnené na šiestich stožiaroch vo výške 19-20m. Pri výpočte sme sa zamerali na požiadavky investora:
– priemerná horizontálna intenzita min. 800lx, rovnomernosti 0,70/ 0,50.
– priemerná vertikálna intenzita min. 350lx, rovnomernosti 0,45/ 0,35
Návrh zároveň spĺňa požiadavky investora na riadenie stmievania, čiže je možnosť nastavenia viacerých svetelných scén.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia budovy s telocvičňou

Návrh osvetlenia interiéru budovy s telocvičnou. Budova sa nachádza v areáli základnej školy, telocvičňa je teda využívaná v rámci vyučovacieho procesu žiakov, ale aj na ďalšie športové činnosti alebo tréningy v neskorších hodinách. Návrh spĺňa dizajnové požiadavky investora a zároveň dodržiava hodnoty intenzity osvetlenia, rovnomernosti a oslnenia udané normou STN EN 12464-1.

Navrhli sme tiež systém riadenia stmievania so senzormi prítomnosti a denného svetla pre dosiahnutie významných úspor elektrickej energie. Navrhli sme systém s bezdrôtovou technológiou Bluetooth od profesionálov v odvetví Hytronik. Komponenty riadenia sú zabudované vo svietidlách, pre vytvorenie scén a stmievania podľa požiadaviek nebude potrebné riešiť dodatočné káblovanie.

V tejto budove sme navrhli aj núdzové osvetlenie, viac sa dozviete TU.

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia multifunkčného ihriska

Návrh osvetlenia multifunkčného ihriska s výpočtom osvetlenia. Dodržali sme hodnoty intenzity a rovnomernosti dané normou STN EN 12193. Hodnotu osvetlenia sme dimenzovali na tri predpokladané športy: tenis, volejbal a nohejbal, všetky športy na tréningové účely. Výška umiestnenia svietidiel je v návrhu 12 metrov na zemou, dosiahli sme tak nízke oslnenie a rovnomerné osvetlenie. Vysoká intenzita svetla a nízke oslnenie sú dôležité atribúty hlavne pri hraní tenisu.

Samozrejmosťou je návrh systému pre riadenie stmievania a svetelných scén pre každý šport individuálne.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

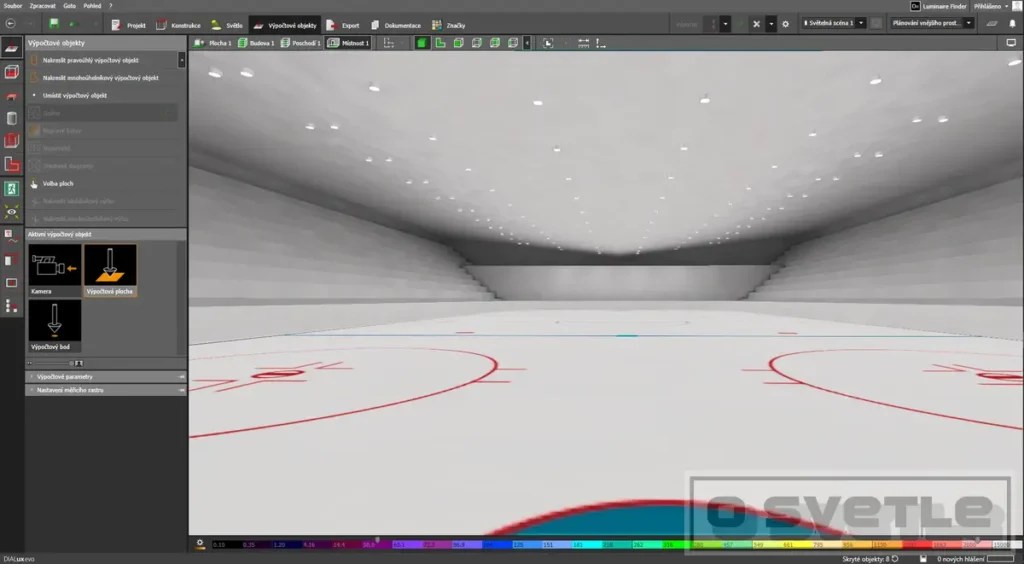

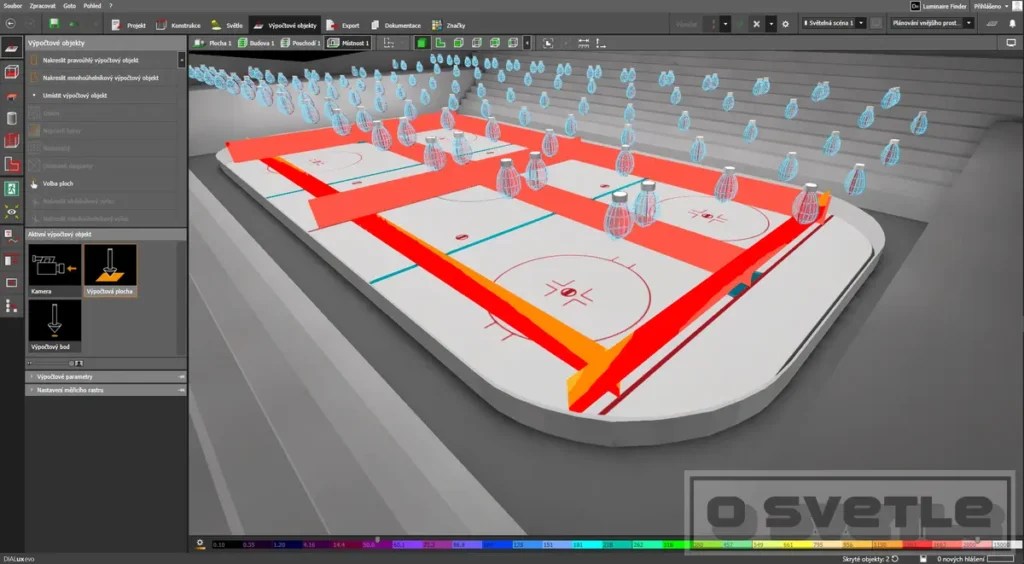

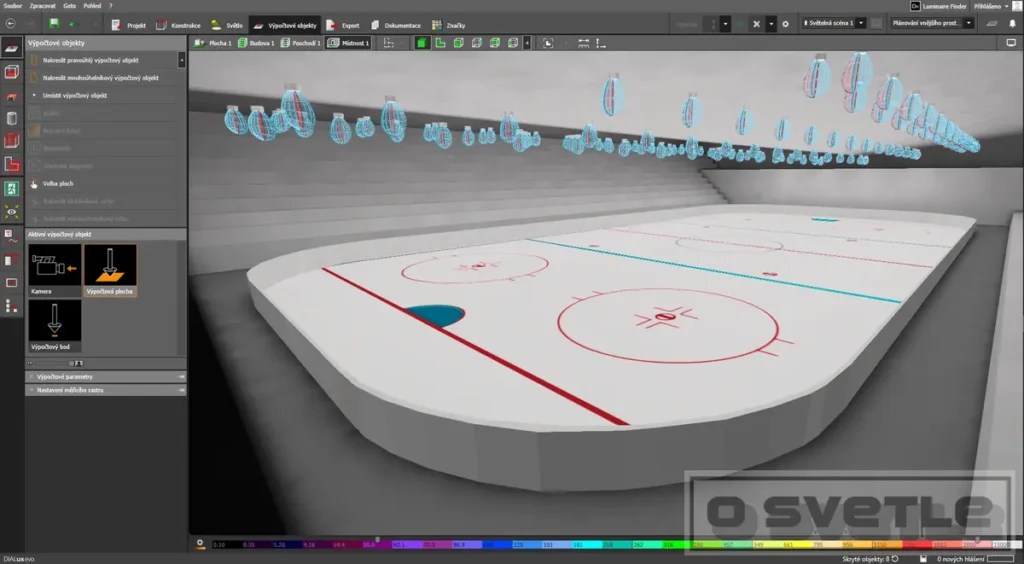

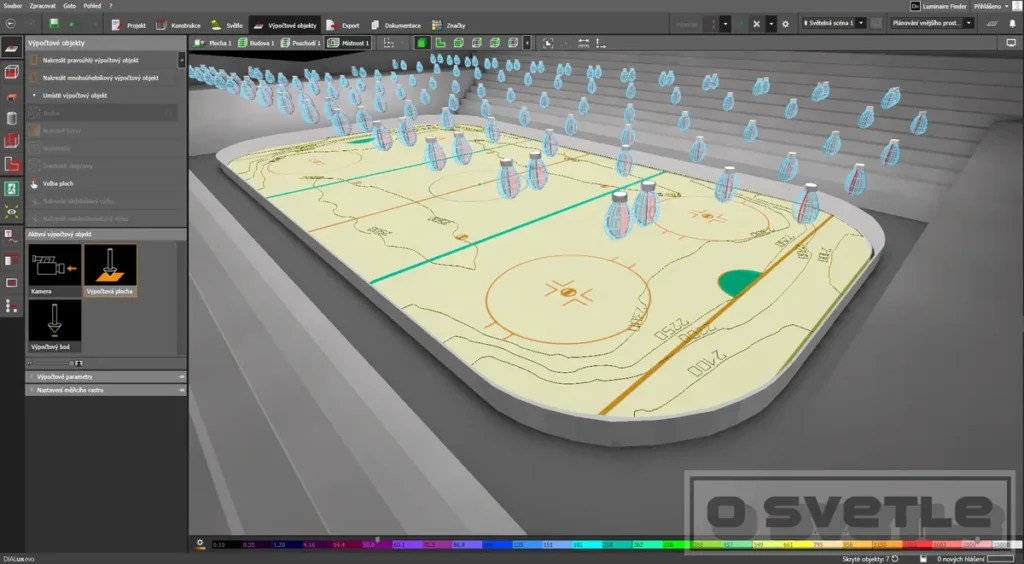

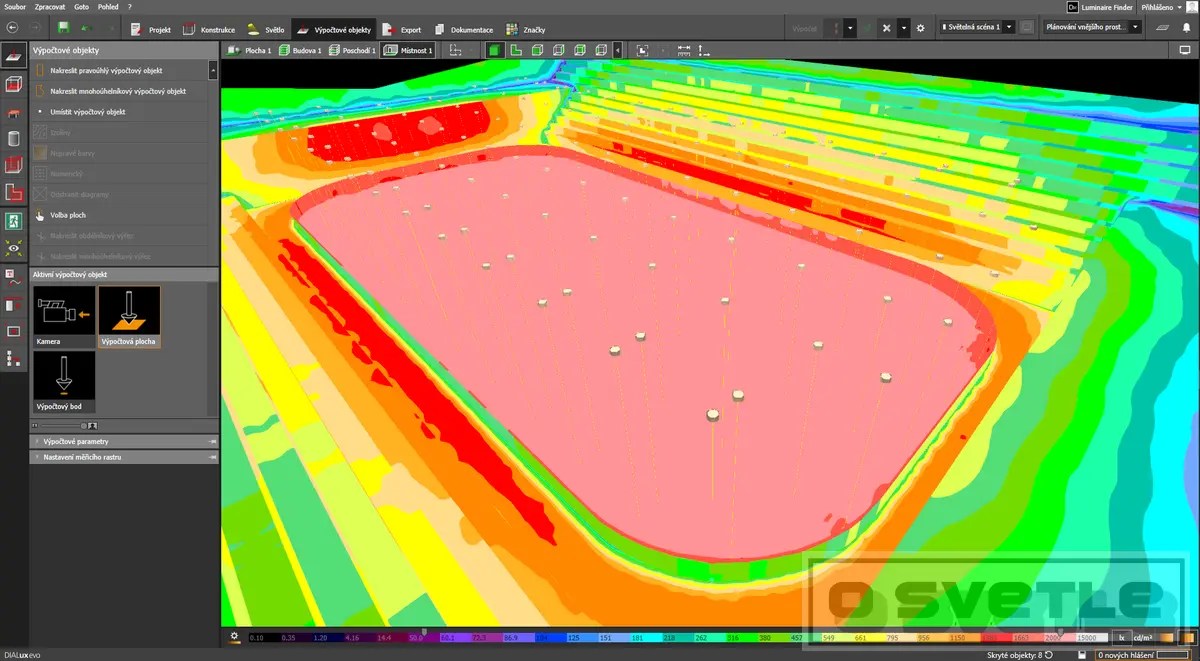

Návrh osvetlenia zimného štadióna

Návrh osvetlenia ľadovej plochy zimného štadióna s výpočtom osvetlenia. Dodržali sme hodnoty intenzity a rovnomernosti dané normou STN EN 12193. Hodnotu osvetlenia sme naviac dimenzovali na vyššiu úroveň podľa požiadavky investora aj s ohľadom na požiadavky pre televízne prenosy. Samozrejmosťou je návrh systému pre riadenie stmievania a svetelných scén.

Návrh sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia futbalového ihriska

Návrh osvetlenia futbalového ihriska s výpočtom osvetlenia s dodržaním hodnôt intenzity a rovnomernosti dané normou STN EN 12193. Zároveň spĺňa požiadavky investora na riadenie stmievania.
Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia je zdokumentovaný na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia basketbalového ihriska

Návrh osvetlenia basketbalového ihriska s výpočtom osvetlenia. Jedná sa o tréningovú halu s rozmermi hracej plochy ihriska podľa štandardu, čiže 28m x 15m. Dodržali sme hodnoty intenzity a rovnomernosti dané normou STN EN 12193. Hodnotu osvetlenia sme dimenzovali na tréningové účely, čiže priemerná intenzita 200lx a rovnomernosť osvetlenia 0,50.
Umiestnenie svietidiel sme v návrhu dali na maximálnu možnú výšku. V tomto konkrétnom prípade sme dosiahli veľmi nízke oslnenie a rovnomernosť osvetlenia až na hodnotu 0,75. Rozmiestnenie svietidiel okolo basketbalového koša sme obmedzili podľa odporúčania normy. Vysoká intenzita svetla a nízke oslnenie sú dôležité atribúty pri hraní basketbalu.

Samozrejmosťou návrhu je systém pre riadenie stmievania a pre reguláciu súmrakovými senzormi.

Návrh osvetlenia basketbalového ihriska sme spracovali pomocou softvéru DIALux evo. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia plaveckého bazéna

Návrh osvetlenia plaveckého bazéna s dodržaním hodnôt intenzity a rovnomernosti dané normou STN EN 12193. Zároveň spĺňa požiadavky investora na riadenie stmievania.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia sme zdokumentovali na nasledovných snímkach obrazovky:

• 1. Vnútorné osvetlenie
• 2. Vonkajšie osvetlenie
• 3. Verejné osvetlenie
• 4. Osvetlenie športovísk
• 5. Núdzové osvetlenie

Návrh osvetlenia tréningového ihriska

Návrh osvetlenia tréningového ihriska s rozmermi 70x40m. Výpočet osvetlenia je samozrejme s dodržaním hodnôt intenzity, rovnomernosti a oslnenia daných normou STN EN 12193. Zároveň spĺňa požiadavky investora na riadenie stmievania.

Návrh sme spracovali pomocou softvéru DIALux. Výpočet osvetlenia je zdokumentovaný na nasledovných snímkach obrazovky:
